Sie fragen sich, wie die charakteristische flache Zylinderanordnung eines Boxermotors funktioniert und welche Vorteile diese Konstruktion bietet? Dieser Text erläutert Ihnen die grundlegenden Funktionsweisen und die technischen Besonderheiten, die den Boxermotor von anderen Motorkonfigurationen abheben.
Das sind die beliebtesten Boxermotor Buch Produkte
Das Funktionsprinzip des Boxermotors
Der Boxermotor, auch bekannt als Flat- oder Boxer-Motor, zeichnet sich durch seine horizontal gegenüberliegenden Zylinderpaare aus. Diese Anordnung unterscheidet ihn fundamental von Reihen- oder V-Motoren, bei denen die Zylinder vertikal oder in einem spitzen Winkel zueinander angeordnet sind. Die Bezeichnung „Boxer“ leitet sich von der Bewegung der Kolben ab, die sich im Takt des Boxens ähneln – sie stoßen quasi gegeneinander.

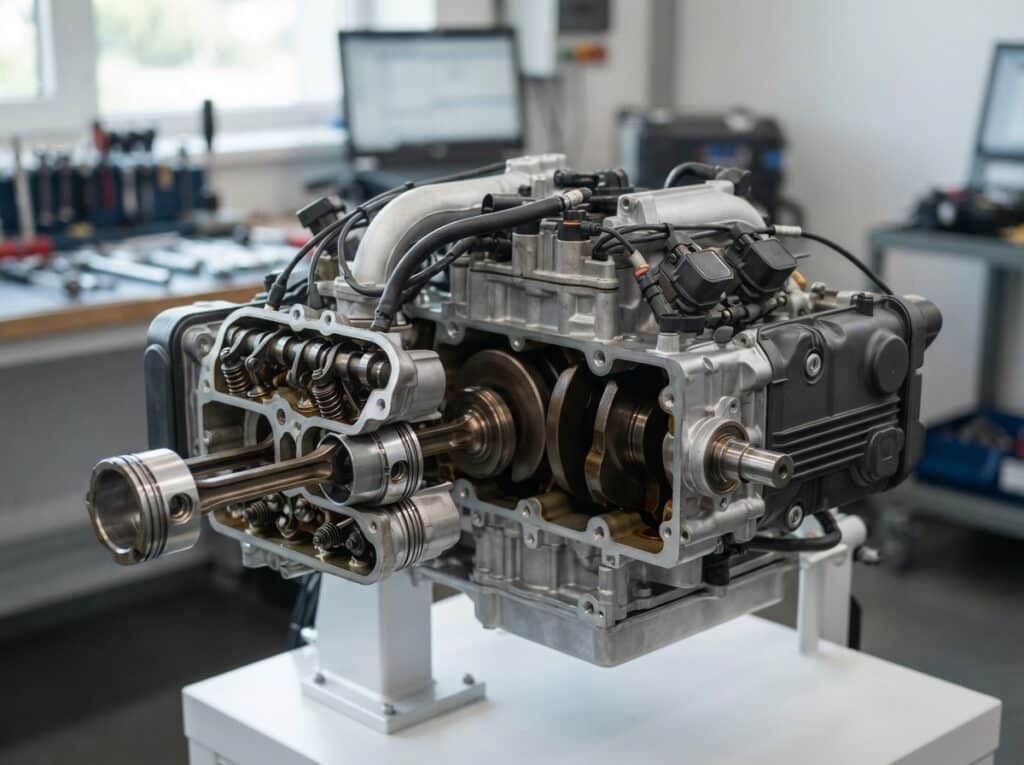

Die Kolbenbewegung und Kurbelwelle
Im Kern des Boxermotors steht die Kurbelwelle, die die lineare Bewegung der Kolben in eine Drehbewegung umwandelt. Bei einem typischen Vier-Zylinder-Boxermotor sind die Kolben paarweise gegenüberliegend positioniert. Wenn ein Kolben sich nach oben bewegt, bewegt sich sein gegenüberliegender Kolben gleichzeitig nach unten. Diese gegenläufige Bewegung ist das bestimmende Merkmal. Diese Anordnung ermöglicht eine natürliche Ausgleichsbewegung, die zu einer besonders ruhigen Laufkultur führt.
Die Kurbelwellenkröpfung ist so gestaltet, dass die Pleuelstangen der gegenüberliegenden Kolben an denselben Kurbelwellenkröpfzapfen angelenkt sind oder an Kröpfzapfen, die um 180 Grad versetzt sind. Dies bewirkt, dass sich die Kolben synchron, aber in entgegengesetzter Richtung bewegen. Bei einem Sechs-Zylinder-Boxermotor sind typischerweise drei Zylinder auf jeder Seite angeordnet, wobei die Bewegungsmuster komplexer sind, aber weiterhin auf dem Prinzip der gegenläufigen Kolben basieren, um Vibrationen zu minimieren.
Ventiltrieb und Zylinderkopf
Jeder Zylinder verfügt über ein Einlass- und ein Auslassventil. Bei vielen Boxermotoren sind die Ventile im Zylinderkopf untergebracht, der horizontal über dem Kolben angeordnet ist. Die Betätigung der Ventile erfolgt meist über Nockenwellen, die entweder im Motorgehäuse oder in den Zylinderköpfen positioniert sind. Die Nockenwellen sind über eine Steuerkette oder einen Zahnriemen mit der Kurbelwelle verbunden und drehen sich mit halber Kurbelwellendrehzahl.
Ein typisches Merkmal vieler Boxermotoren ist die gemeinsame Kurbelwelle für die gegenüberliegenden Zylinder. Dies vereinfacht die Konstruktion und reduziert die Anzahl der benötigten Lager. Die Ausführung der Zylinderköpfe variiert je nach Hersteller und Bauart. Einige nutzen eine einfache OHV-Konstruktion (Overhead Valve), während andere auf OHC (Overhead Camshaft) oder DOHC (Double Overhead Camshaft) setzen, um eine präzisere Ventilsteuerung zu gewährleisten.
Vorteile der flachen Zylinderanordnung
Die horizontale und flache Bauweise des Boxermotors bietet eine Reihe von entscheidenden Vorteilen, die ihn für bestimmte Anwendungen besonders attraktiv machen.
Niedriger Schwerpunkt und verbesserte Fahrdynamik
Der wohl bedeutendste Vorteil ist der extrem niedrige Schwerpunkt. Da die Zylinder flach liegen und die Kurbelwelle tief im Fahrzeug platziert werden kann, sinkt der Gesamtschwerpunkt des Fahrzeugs erheblich. Dies führt zu einer verbesserten Straßenlage, geringerer Seitenneigung in Kurven und einem insgesamt agileren Fahrverhalten. Besonders in Sportwagen und Fahrzeugen, bei denen es auf präzise Handhabung ankommt, ist dieser Vorteil von unschätzbarem Wert.
Reduzierte Vibrationen und Laufkultur
Die von Natur aus gegenläufige Bewegung der Kolbenpaare kompensiert einen Großteil der bei Verbrennungsmotoren entstehenden Schwingungen. Während Reihenmotoren oft Ausgleichswellen benötigen, um diese Vibrationen zu minimieren, bietet der Boxermotor bereits in seiner Grundkonstruktion eine sehr hohe Laufruhe. Dies resultiert in einem angenehmeren Fahrgefühl und reduziert die Belastung für Karosserie und Komponenten.
Kompakte Bauform in der Breite und Höhe
Obwohl Boxermotoren in der Länge oft breiter sind als vergleichbare Reihenmotoren, sind sie deutlich flacher und kompakter in der Höhe. Diese geringe Bauhöhe ermöglicht es, den Motor tief im Fahrzeug zu positionieren, was wiederum den niedrigen Schwerpunkt unterstützt. Zudem kann diese kompakte Bauform den Einsatz in Fahrzeugen mit begrenztem Platzangebot erleichtern, beispielsweise bei bestimmten Sportwagen oder Motorrädern.
Potenziell bessere Kühlung
Die horizontale Anordnung der Zylinder kann unter Umständen eine effektivere Kühlung begünstigen, da die Luftströmung besser über die Zylinderflächen geleitet werden kann. Dies gilt insbesondere für luftgekühlte Boxermotoren, wo die ungehinderte Luftzirkulation entscheidend für die Wärmeabfuhr ist. Bei wassergekühlten Systemen bietet die flache Bauweise dennoch Vorteile bei der Platzierung des Kühler und der Luftführungen.
Nachteile und Herausforderungen der Boxermotorbauweise
Trotz seiner zahlreichen Vorteile bringt der Boxermotor auch spezifische Nachteile und Herausforderungen mit sich, die bei seiner Konstruktion und Wartung berücksichtigt werden müssen.
Größere Breite und komplexere Wartung
Die gegenüberliegende Zylinderanordnung bedingt eine größere Motorbreite im Vergleich zu einem Reihenmotor gleicher Zylinderzahl. Dies kann die Unterbringung in engen Motorräumen erschweren. Darüber hinaus gestaltet sich die Wartung, insbesondere der Zugang zu bestimmten Komponenten wie Zündkerzen oder Ventiltrieben, oft aufwendiger, da die Zylinderköpfe seitlich und weit auseinander liegen. Dies kann zu höheren Wartungskosten führen.
Höheres Gewicht und komplexere Konstruktion
Obwohl die Laufruhe von Natur aus hoch ist, kann die Konstruktion eines Boxermotors durch die Notwendigkeit einer spezifischen Kurbelwellengestaltung und der gegenüberliegenden Nockenwellen (bei DOHC-Konfigurationen) komplexer und potenziell schwerer ausfallen als bei einfachen Reihenmotoren. Die längeren Pleuel und die spezielle Kurbelwelle tragen ebenfalls zum Gesamtgewicht bei.
Potenzielle Probleme mit der Schmierung
Die flache Bauweise kann unter extremen Fahrbedingungen, wie starker seitlicher Beschleunigung, zu Herausforderungen bei der Ölversorgung führen. Das Öl kann sich in den Zylinderköpfen sammeln und den Ölrückfluss in die Ölwanne behindern. Moderne Boxermotoren verfügen jedoch über ausgeklügelte Ölmanagementsysteme mit speziellen Ölsumpfen und Rückförderpumpen, um diese Problematik zu minimieren.
Höhere Produktionskosten
Die aufwendigere Konstruktion und die Präzisionsfertigung der spezifischen Kurbelwellen und Nockenwellen können die Produktionskosten für Boxermotoren erhöhen. Dies spiegelt sich oft im Endpreis des Fahrzeugs wider.
Typische Anwendungen von Boxermotoren
Die einzigartigen Eigenschaften des Boxermotors prädestinieren ihn für bestimmte Fahrzeugtypen und Einsatzgebiete.
Sportwagen und Hochleistungsfahrzeuge
Der niedrige Schwerpunkt und die daraus resultierende hervorragende Fahrdynamik machen den Boxermotor zur idealen Wahl für Sportwagen. Bekannte Beispiele sind Porsche mit seinen luftgekühlten und wassergekühlten Boxermotoren, die seit Jahrzehnten das Rückgrat der Marke bilden. Auch Subaru nutzt Boxermotoren in vielen seiner Modelle, um von der verbesserten Traktion und Fahrdynamik zu profitieren.
Motorräder
Bei Motorrädern, insbesondere bei den Modellen von BMW mit luftgekühlten Boxermotoren, ist die flache Anordnung vorteilhaft, um den Schwerpunkt niedrig zu halten und gleichzeitig eine ausreichende Bodenfreiheit zu gewährleisten. Die seitlich herausragenden Zylinder können auch zur Kühlung beitragen.
Flugzeugmotoren (historisch und teilweise noch heute)
Historisch gesehen waren Boxermotoren aufgrund ihrer kompakten Größe und guten Kühlungseigenschaften eine beliebte Wahl für Flugzeugmotoren. Ihre Zuverlässigkeit und die Möglichkeit, sie tief im Flugzeugrumpf zu montieren, waren entscheidende Faktoren. Auch heute noch finden sich Boxermotoren in einigen kleineren Flugzeugen.
Vergleich mit anderen Motorkonfigurationen
Um die Besonderheiten des Boxermotors vollständig zu verstehen, ist ein Vergleich mit gängigen alternativen Motortypen hilfreich.
| Kategorie | Boxermotor | Reihenmotor | V-Motor |
|---|---|---|---|
| Zylinderanordnung | Horizontal gegenüberliegend | In einer Reihe angeordnet | In zwei Reihen in einem V-Winkel angeordnet |
| Schwerpunkt | Sehr niedrig | Mittel bis hoch | Niedrig bis mittel |
| Vibrationen | Sehr gering (natürlicher Ausgleich) | Erfordern oft Ausgleichswellen | Gering bis mittel, abhängig vom Winkel und der Zylinderzahl |
| Breite | Breit | Schmal | Mittel bis breit |
| Höhe | Flach | Hoch | Mittel |
| Wartungsfreundlichkeit | Teilweise komplex (Zugang zu Komponenten) | Gut (Zugang von oben) | Variiert, oft komplex |
| Typische Anwendungen | Sportwagen, Motorräder, einige Flugzeuge | Standardfahrzeuge, Limousinen, Kleinwagen | Sportwagen, SUV, Lkw, Hochleistungsfahrzeuge |
Häufig gestellte Fragen zu Boxermotoren
Das sind die neuesten Boxermotor Buch Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Boxermotor: Wie funktioniert die flache Zylinderanordnung?
Warum wird der Boxermotor „Boxer“ genannt?
Die Bezeichnung „Boxer“ leitet sich von der charakteristischen Bewegung der Kolben ab. Sie bewegen sich horizontal und gegenläufig, was an die Auf- und Abbewegungen von zwei Boxern im Ring erinnert, die ihre Fäuste aufeinander schlagen. Diese gegensätzliche Bewegung ist das Kernmerkmal dieses Motortyps.
Welche Vorteile hat ein niedriger Schwerpunkt?
Ein niedriger Schwerpunkt verbessert die Fahrdynamik eines Fahrzeugs erheblich. Er reduziert die Seitenneigung in Kurven, verbessert die Straßenlage und ermöglicht präzisere Lenkmanöver. Dies ist ein entscheidender Vorteil für Sportwagen und Fahrzeuge, bei denen Agilität im Vordergrund steht.
Sind Boxermotoren vibrationsärmer als andere Motoren?
Ja, Boxermotoren sind von Natur aus vibrationsärmer als viele andere Motorkonfigurationen. Die gegenläufige Bewegung der Kolbenpaare kompensiert einen Großteil der durch die Verbrennung entstehenden Schwingungen, was zu einer sehr ruhigen und sanften Laufkultur führt.
Welche Nachteile haben Boxermotoren bei der Wartung?
Die flache und breite Bauweise kann den Zugang zu bestimmten Komponenten erschweren. Insbesondere die Zündkerzen und Ventiltriebe sind oft weiter auseinander und tiefer im Motorraum platziert, was Wartungsarbeiten aufwendiger und potenziell teurer machen kann.
Sind Boxermotoren nur in Sportwagen zu finden?
Nein, Boxermotoren finden sich nicht ausschließlich in Sportwagen. Sie werden auch in Motorrädern (z.B. BMW), einigen Limousinen und Kombis (z.B. Subaru) sowie historisch in Flugzeugmotoren eingesetzt. Die Wahl der Motorkonfiguration hängt von den spezifischen Anforderungen an Leistung, Fahrdynamik und Baugröße ab.
Wie unterscheidet sich ein Boxermotor von einem V-Motor?
Der Hauptunterschied liegt in der Anordnung der Zylinder. Bei einem V-Motor sind die Zylinder in zwei Reihen angeordnet, die einen Winkel bilden (ähnlich einem „V“). Bei einem Boxermotor sind die Zylinder horizontal und direkt gegenüberliegend angeordnet. Diese unterschiedlichen Anordnungen führen zu verschiedenen Eigenschaften in Bezug auf Schwerpunkt, Größe und Laufkultur.
Gibt es Nachteile bezüglich der Schmierung bei Boxermotoren?
In extremen Fahrsituationen, wie starker seitlicher Beschleunigung, kann die Ölversorgung eine Herausforderung darstellen, da das Öl dazu neigt, sich in den Zylinderköpfen zu sammeln. Moderne Boxermotoren sind jedoch mit hochentwickelten Ölmanagementsystemen ausgestattet, die diese Probleme in der Regel effektiv verhindern.
